MSteel结构工具箱(32位/64位）v2019.07.15 官方版

MSteel是一款CAD批量打印神器，打印到pdf文件时可打印成多个单页PDF文件或合成为一个PDF文件可利用批打印对话框对图框上的版次、日期等信息进行批量编辑同时插件内置的功能非常的强大，MSteel兼容市面上主流的CAD软件。欢迎来合众软件园下载体验。

软件介绍

MSteel是一款为AutoCAD设计开发的的插件工具箱，这款插件适用于广大的建筑设计师和土木工程师的工作，像钢材结构计算、砼结构、辅助计算。选中列表框内要删除的一行或多行数据后按 DEL 键MSteel辅助绘图操作，截面参数查询、实腹柱计算、柱计算长度系数、连续梁计算、稳定计算、螺栓群计算、管桁架节点计算、钢管混凝土柱计算、受扭计算、焊缝计算、计算不规则截面参数、横向加劲肋计算可以免费为用户提供工程结构、辅助、独立计算等功能，欢迎来合众软件园下载体验。

MSteel软件特色

1.即装即用，无需任何设置
2.a、软件以每根原料下料后余料最短为优化目标，余料长的控 制直接影响到优化速度和优化结果。
3.自动识别纸张大小及旋转，自动设置纸张
4.打印到DWF、JPG、PNG文件时可设置纸张背景色

MSteel软件优势

1.读入：可按<读入>按钮从 Txt 文件读入下料信息，Txt 文件里的数据格式可按<格式>按钮查看 (技巧：若下料信息保存在 Excel 文件内，可将 Excel 中内容复制后粘贴到 Txt 文件里)
2.增加：双击列表框空白区(技巧：先选中列表框内一行数据，再双击空白区，将导入选中行数据为 新增行的默认数据)
3.辅助计算：幕墙荷载计算、玻璃板块计算、线材下料优化、天沟断面及落水管计算、弹簧刚度计算、结构基本自振周期估算、高宽比计算、风荷载标准值计算、风速风压换算、消防车荷载折减计算

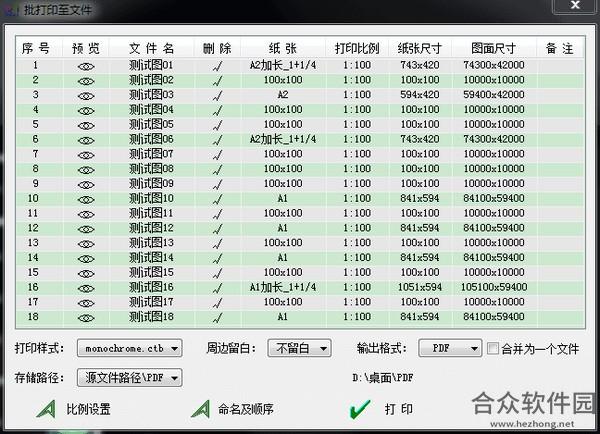

4.打印到pdf文件时可打印成多个单页PDF文件或合成为一个PDF文件

MSteel软件亮点

1.优化计算完成后，可见下料优化组合和剩余原料输出，输出格式可选 Txt、Word、Excel 文件。 (提示：若要输出为 Excel 文件，需要电脑安装微软的 Excel 软件)。
2.很多原料长度正好被全部利用，显示的利用率却未达到 100%，这主要是由于切割缝宽作为损耗未 计入利用率内
3.层与显示：层与显示、部分显示、部分隐藏、按层显示、按层隐藏、按颜色显示、按颜色隐藏、按颜色后置、层锁住、层解锁、单层锁住、单层解锁、图层批量修改/新建、图层自动转换、图层切换填充切换、线型切换、标注切换、设置当前层、设置当前标注样式、设置当前字体样式
4.地震影响系数、计算插值、方程求解、PKPM标准层结果合并
5.独立基础计算、主动土压力计算、构件裂缝计算、梁附加箍筋、吊筋计算、折梁折角处附加箍筋计算、预埋锚筋计算、剪力墙边缘构件配筋率、配箍率、锚固长度、钢筋排列
6.可自动读取图框上信息，根据图框上信息按规则生成文件名
7.可按<剩料输出>按钮将剩余的原料(含经过切割的余料和未经过切割的剩余原料)输出到文件，可 作为下次下料的原料信息。(注：软件会提示输入“可利用余料最小长”，该参数主要是将余料中 没有利用价值的短料筛除)。
8.切割缝宽――在原料上切割下料时所考虑的切割缝宽度。

MSteel下载安装方法

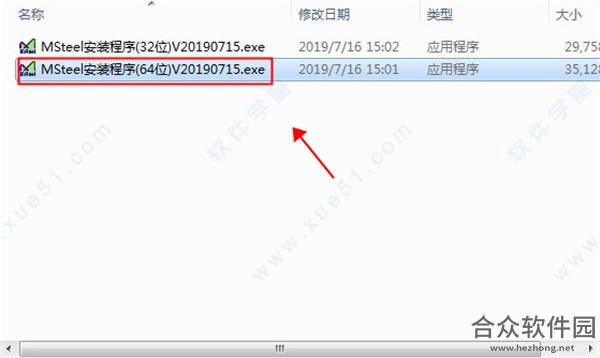

从本站下载MSteel结构工具箱解压包解压之后找到对应电脑操作系统位数的“.exe”文件，双击，进入安装向导。

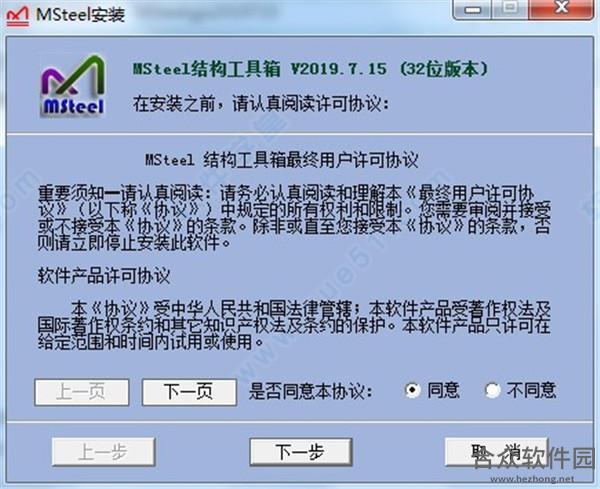

2、同意软件安装协议，进入下一步。

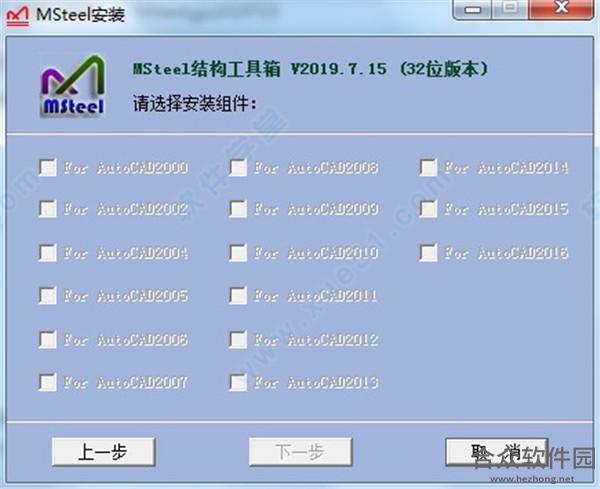

3、选择和电脑上的“CAD”相对应的版本进行安装。

MSteel使用说明

为何无法生成计算书?

如果生成的计算书为空白，可能的原因：

由于windows系统的权限有限制，造成软件无法对这文件进行写操作。

解决方法有如下三种：

1、将MSteel软件安装到非系统目录，即不要安装到像C:Program这种系统目录下；

2、启动AutoCAD时，点击鼠标右键，选择<以管理员身份运行>；

3、点击AutoCAD快捷图标，点击鼠标右键选择<属性>，在属性对话框内选择<兼容性>分页，在里面勾选<以管理员身份运行此程序>，这样AutoCAD每次启动都会默认按管理员身份运行。

MSteel更新日志

已知bug修复与体验优化
首页频道图标视觉升级了
15更新支持CAD2020,用于结构计算，CAD辅助绘图。一些功能我截了图，还有好多CAD辅助绘图的功能，比如让某些图纸部分显示或者部分隐藏，或者按颜色显示或者隐藏，还有线材优化、一些结构计算用的参数查询......
优化了多项用户体验
